Nodo Meshtastic

Creazione di un nodo su rete LoRa Meshtastic

• Introduzione
• Lista materiale
• Installazione software
• Preparazione hardware
• Nodo attivo!

Introduzione

In questo progetto proveremo a creare un nodo per la rete Meshtastic, una rete open mesh, basata su LoRa.

Una rete mesh e' una rete in cui ogni dispositivo (o nodo) dell'infrastruttura si connette direttamente ad altri, in maniera decentralizzata e non gerarchica, collaborando con gli altri nodi per l'instradamento efficiente delle informazioni.

LoRa e' un sistema di comunicazione wireless a lungo raggio e a bassa potenza in grado di inviare piccole quantità di dati su grandi distanze, ideale per applicazioni IoT.

Meshtastic e' un progetto open source che mantiene il software per creare e gestire una rete mesh basata su LoRa.

Lista materiale

• Heltec Mesh Node T114
• Pannello solare da esterno 5W 5V
• Connettore antenna da IPX (maschio) a SMA-K (femmina)
• Battery shield per batteria litio 18650
• Scatola di alimentazione da esterno, IP65

Installazione software

Per l'installazione del firmware di Meshtastic su Heltec Mesh Node T114 e' bastato seguire le semplici istruzioni su https://flasher.meshtastic.org/:

1. collegare Heltec Mesh Node T114 via USB al PC
2. schiacciare il pulsante RST (reset) del dispositivo un paio di volte
3. accertarsi che il PC riconosca il dispositivo come un dispositivo di archiviazione esterna
4. copiare (o spostare) il file del firmware scaricato da https://flasher.meshtastic.org/ sul dispositivo, tramite drag&drop
5. aspettare che il dispositivo sia riavvii (controllare schermo oled)
6. disconnettere il dispositivo dal PC

Preparazione hardware

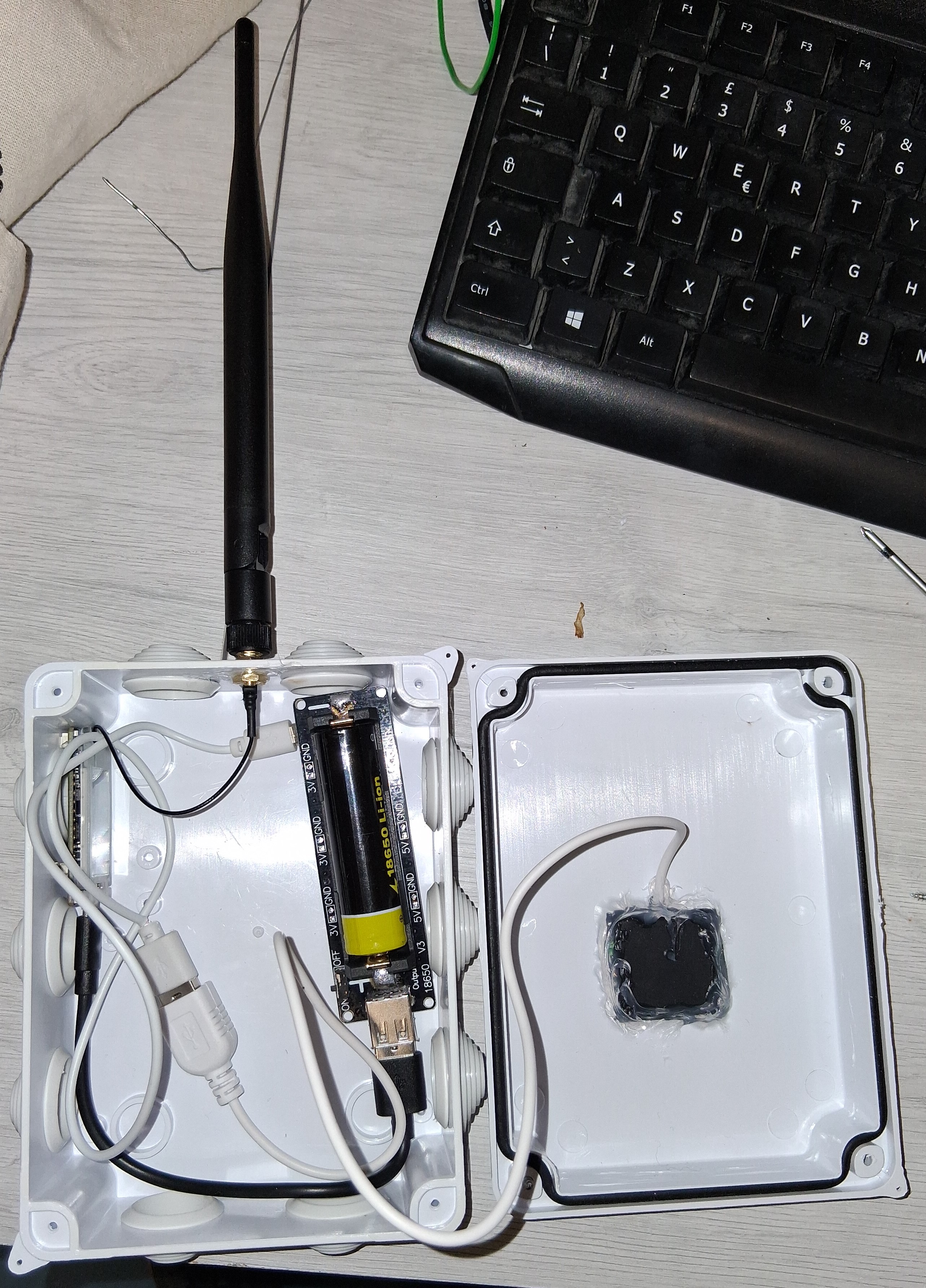

Per una prima installazione del nodo, abbiamo fatto i seguenti passi:

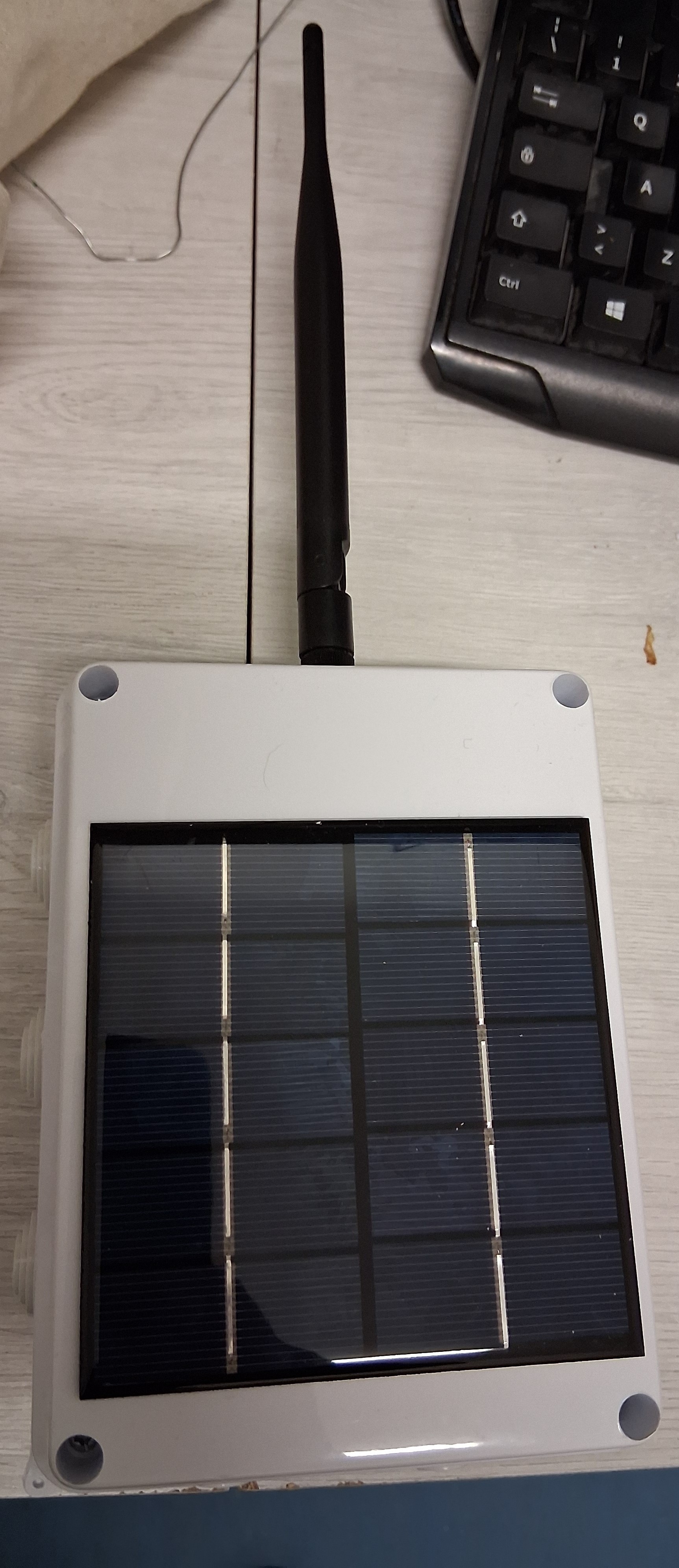

1. bucato il coperchio della scatola per appoggiarci il pannello solare e far passare il cavo all'interno, il tutto sigillato con silicone
2. bucato la parte superiore della scatola, per collegarci l'antenna, anche qui sigillato tutto con silicone
3. collegato il dispositivo Heltec Mesh Node T114 al battery shield, a sua volta collegato al cavo USB del pannello solare
4. inserita pila al litio 18650 nel battery shield
5. sistemato il nodo dalla finestra, esposizione sud-est

Nodo attivo!

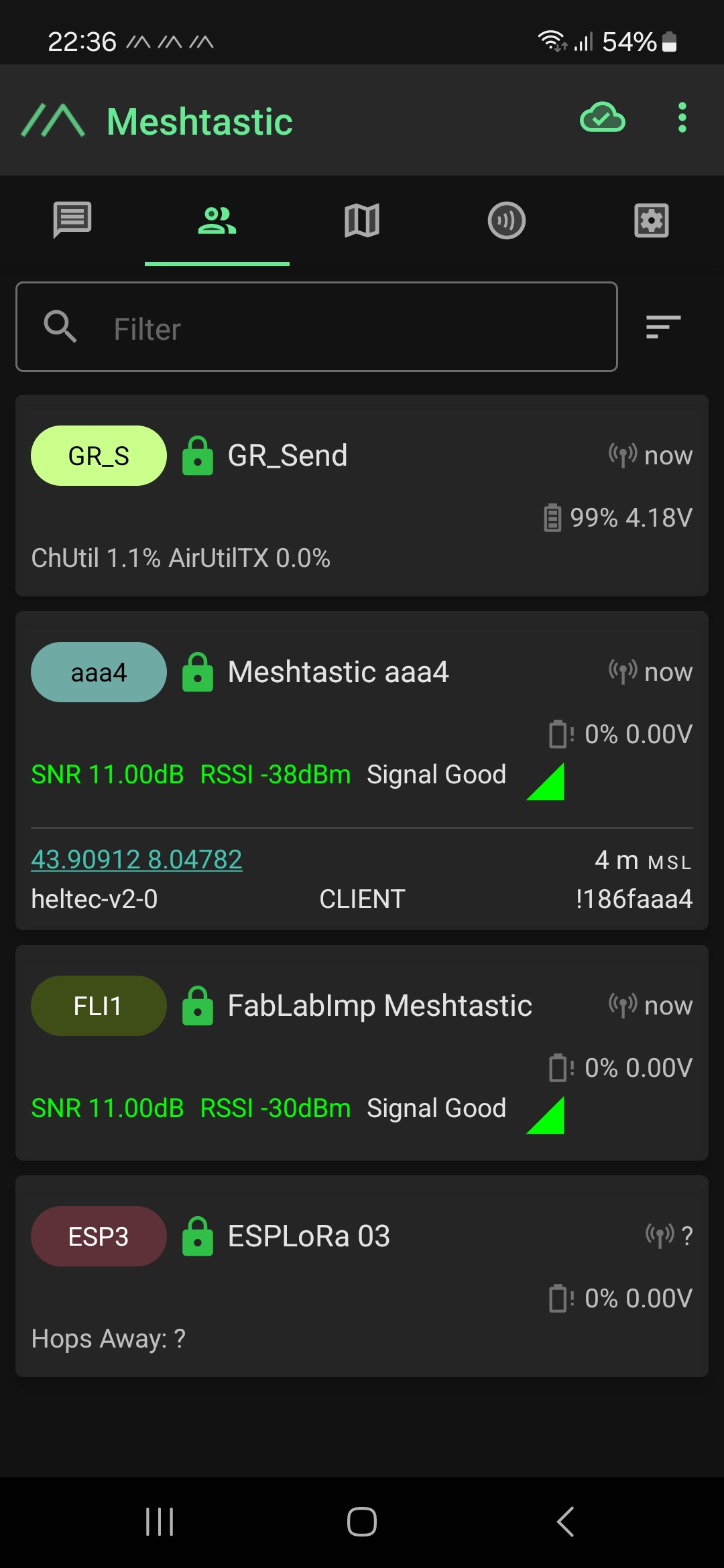

Il nodo Meshtastic FLI1 / FabLabImp Meshtastic risulta attivo e raggiungibile!
