74LS573 latch
ModificaLatch a 8 pin che può funzionare in modalità tri-state, mettendo i pin in alta impedenza.
In sostanza, i pin di uscita hanno tre possibili stati:
- output attivo a livello basso (0 Volt)
- output attivo a livello alto (5 Volt)
- output disattivato (funziona come un filo scollegato)

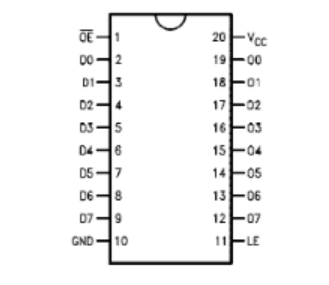

Piedinatura
| Piedino | Funzione |
|---|---|
| D0 - D7 | INPUT dati |
| O0 - O7 | OUTPUT dati |
| LE | Latch Enable: quando attivo, propaga l'input al rispettivo output. Quando non attivo, l'output viene mantenuto come era prima, indipendentemente dall'input attuale |
| OE (negato) | Output Enable. Quando a LOW (attivo), è in stato di bassa impedenza e serve per trasmettere il dato verso l'esterno. Quando a 5 Volt (disattivo), rimane in stato di alta impedenza, cioè viene ignorato dal resto del circuito |
