74LS173
FlipFlopD 4 bit con clock e output tristate
ModificaI flip flop tipo D mantengono in memoria alcuni bit, in questo caso quattro. Il componente 74LS173 ha un pin con cui si può attivare la modalità scrittura, uno per attivare o disattivare l'output. Tutti i cambiamenti vengono tenuti in considerazione solo al fronte di salita del segnale di clock.

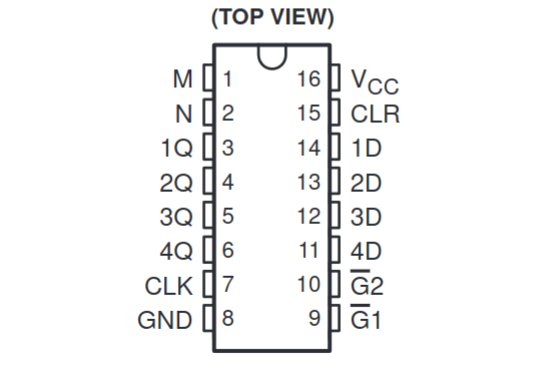

Piedinatura
| Piedino | Funzione |
|---|---|
| 1 e 2 | Output enable. Normalmente sono a stato alto e l'output è disattivato. L'output viene attivato solo quando entrambi i pin sono a stato basso |
| 3,4,5,6 | pin di output |
| 7 | ingresso segnale di clock |
| 8 | massa |
| 9 e 10 | caricamento dati. I dati possono essere caricati dai pin di ingresso solo se entrambi i pin 9-10 sono a stato LOW |
| 14-11 | Pin di ingresso |
| 15 | Pin di reset. Azzera il registro se viene portato a LOW |
| 16 | V+ |
