74LS00
Quattro porte NAND
ModificaL'integrato 7400 è un chip che contiene 4 porte logiche NAND. Ciò significa che è in grado di eseguire quattro operazioni di negazione dell'AND contemporaneamente.
Tavola di verità
Le porte logiche NAND sono un tipo di circuito fondamentale nella logica digitale. Esse eseguono l'operazione di negazione dell'AND. Ciò significa che producono un'uscita alta (1) (ovvero a 5 volt, anche indicata come "V", per "vero", o "H", per "HIGH") solo quando entrambi gli ingressi sono bassi (0) (ovvero a 0 volt, quindi collegati a massa). In altre parole, l'uscita è bassa (0) se almeno uno degli ingressi è alto (1).
| Ingresso 1 | Ingresso 2 | Uscita NAND |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Piedinatura

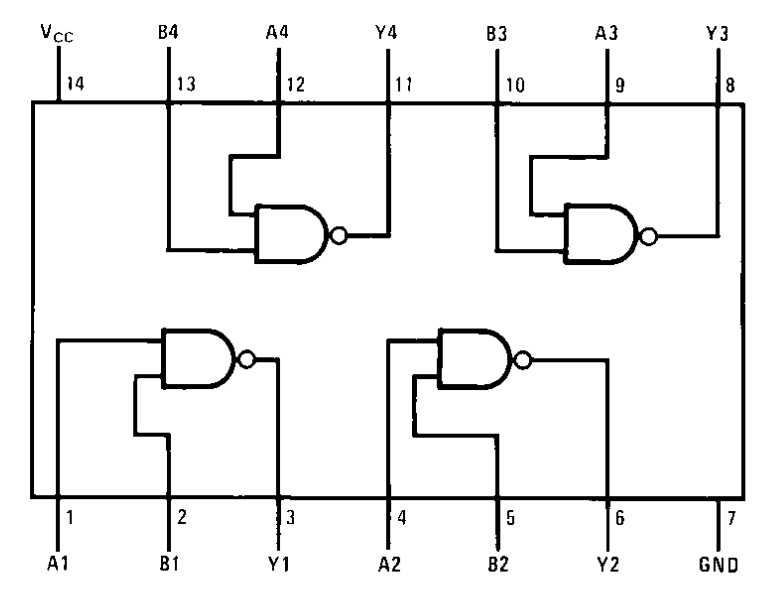

Il forellino visibile sul chip è in corrispondenza del piedino numero 1.
